Genomföringsenhet

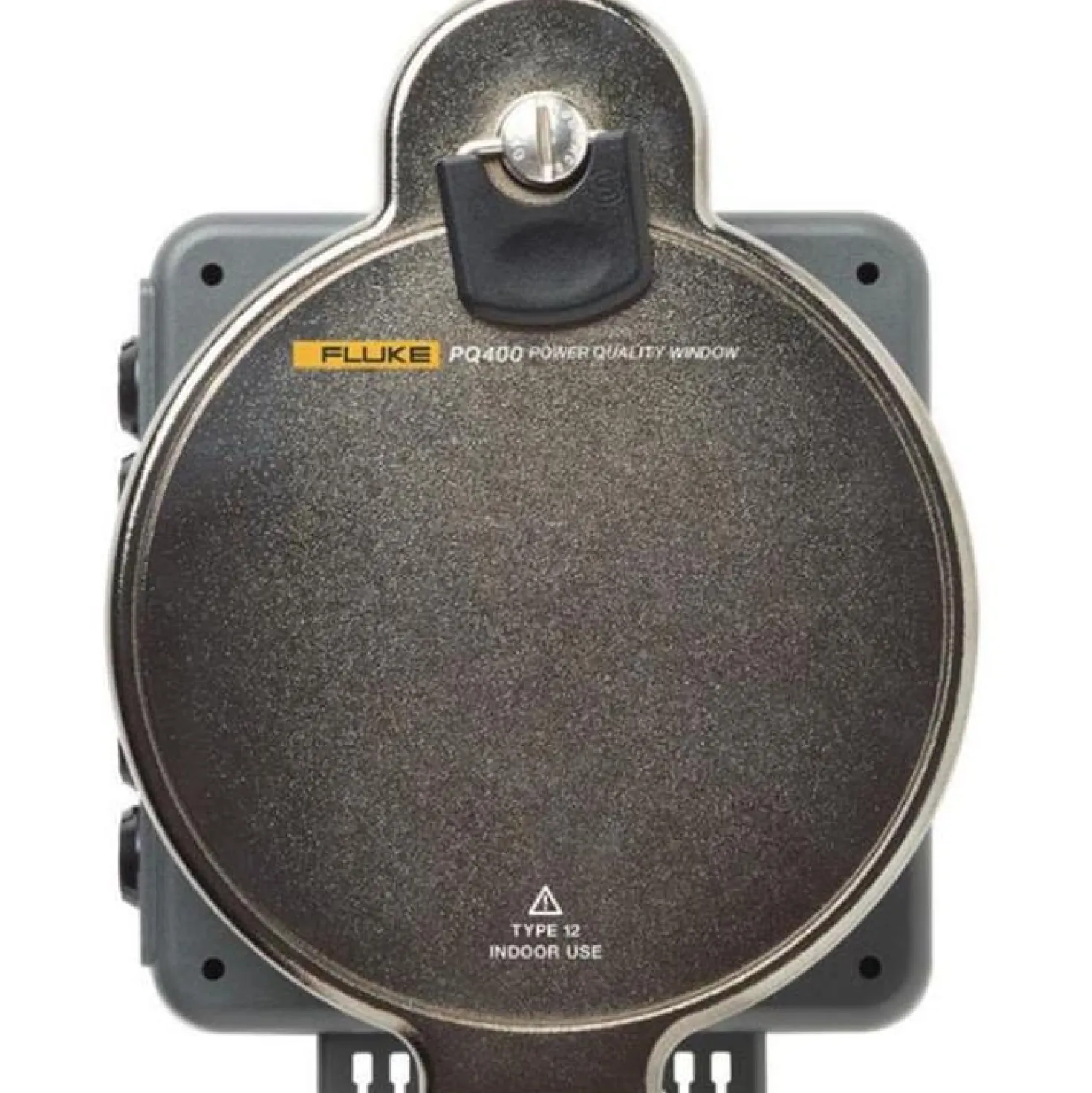

Fluke PQ400 är en genomföringsenhet som möjliggör anslutning av trefasmätningsutrustning till strömförande paneler, utan att behöva öppna panelluckan eller använda extra personlig skyddsutrustning. Lämpad för användning i stora anläggningar som datacenter, avloppsvattenanläggningar, petrokemiska anläggningar, fabriker med kontinuerliga/löpande processer och liknande. Installeras permanent och ger dig nästintill omedelbar åtkomst till elpaneler för utförning av strömkvalitets- och energimätningar. Fluke PQ400 är även lämpad för att mäta trefasspänning, ström samt jordnslutningar i de flesta mätningskonfigurationer. När enheten är installerad låser du upp fönsterskyddet, lyfter på locket och ansluter spänningskablarna till loggern eller analysatorn.

Permanent anslutna spännings- och strömsensorer inuti elpanelen gör att du kan göra el-kvalitets- och energimätningar med hjälp av de externa åtkomstpunkterna utan att öppna paneldörren, vilket minskar risken för användare. De interna anslutningarna är även brukbara för framtida mätningar. Öka mäteffektiviteten och minska behovet av personlig skyddsutrustning (PPE) för ljusbågar, vilket sparar tid samtidigt som komforten för användare ökas. Tack vare fullständig 360-graders rotation kan PQ400-fönstret orienteras i valfri riktning. Enheten installeras enkelt med borrsats och elektrohydraulisk hålstans (114,3 mm i diameter). Kompatibilitet med skärmade spänningstestkablar (4 mm) med säkerhetsuttag gör det enklare att göra spänningsanslutningar, minska risken att av misstag vidröra strömförande elektriska komponenter och minskar behovet av att köpa särskilda spänningskablar.

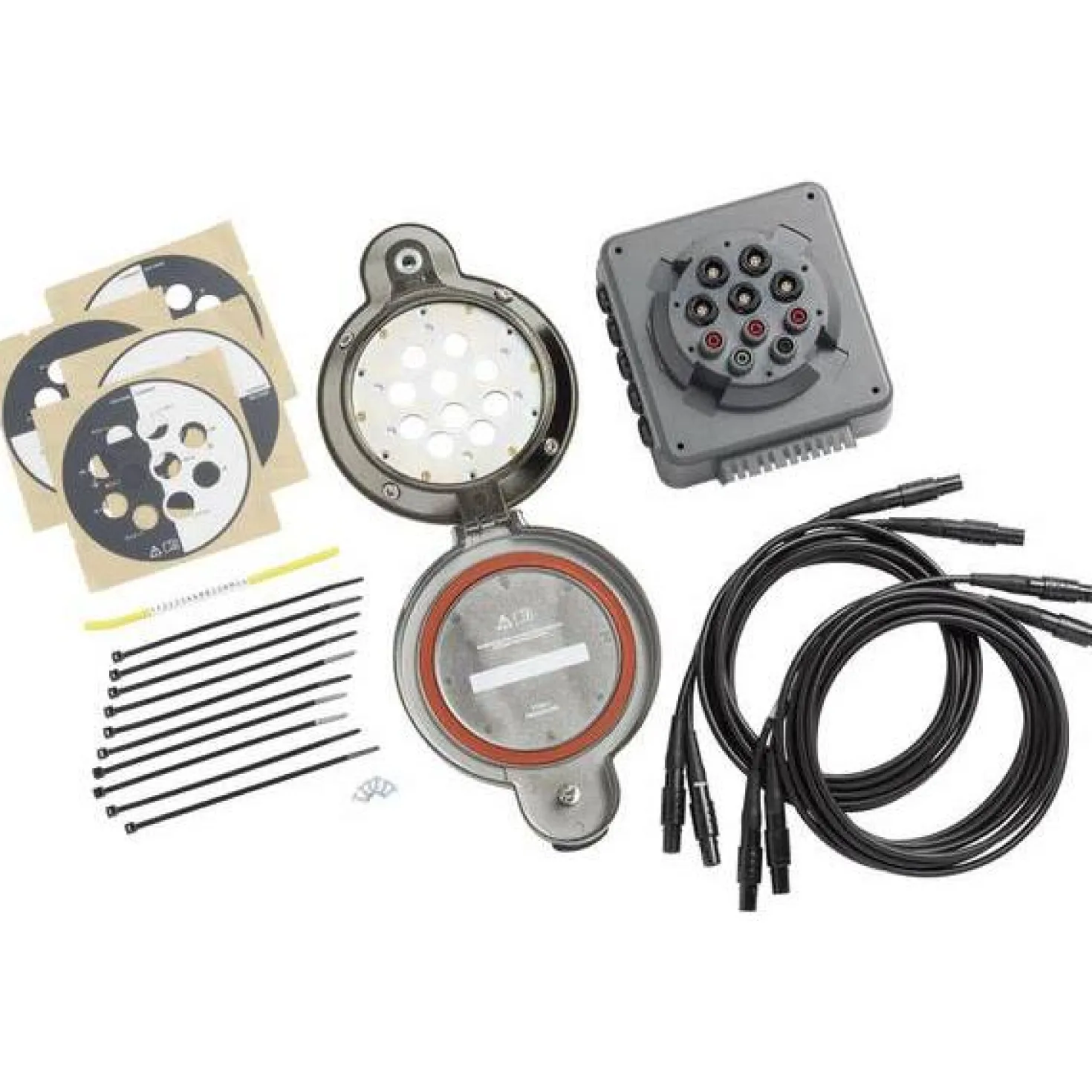

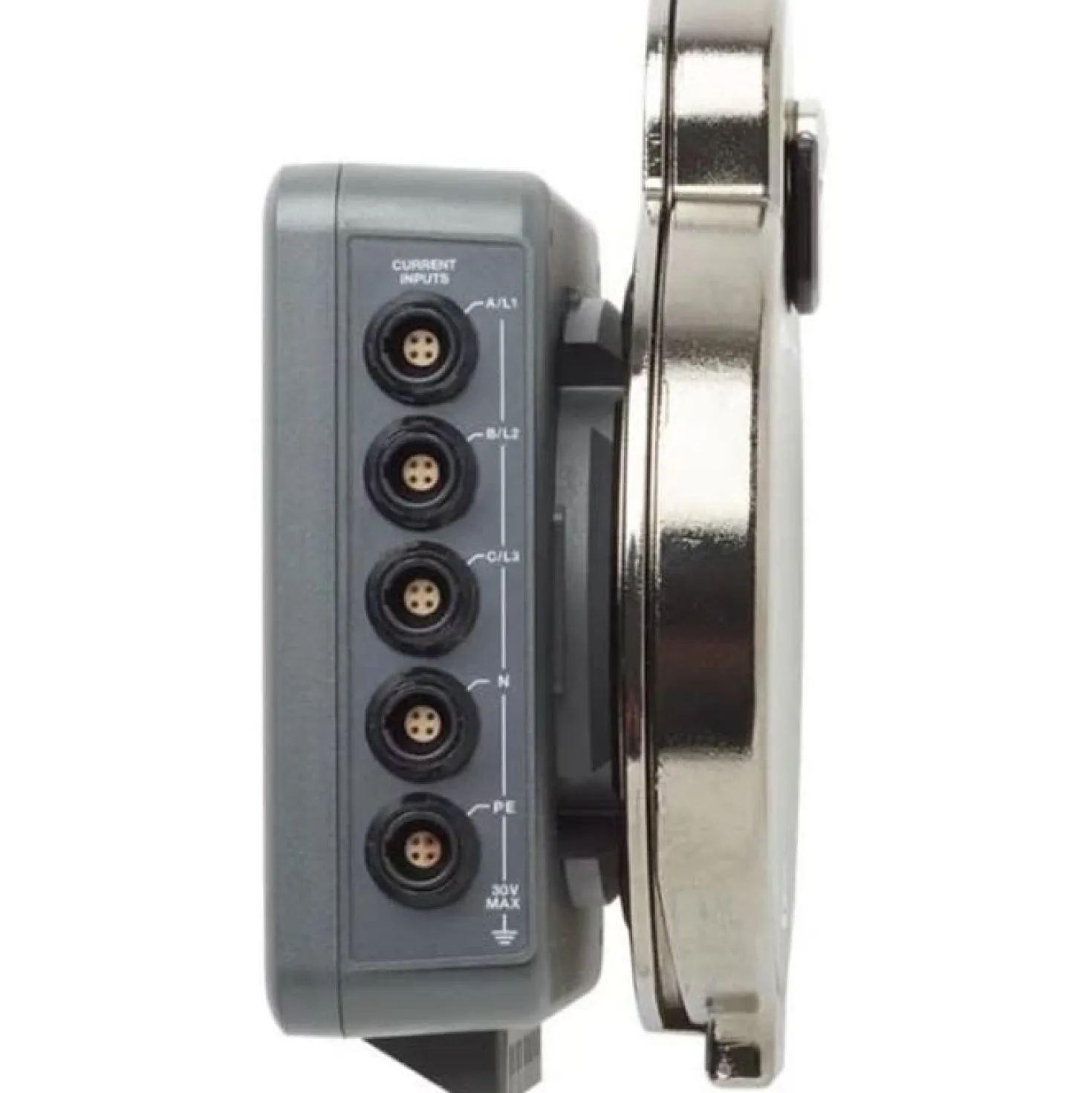

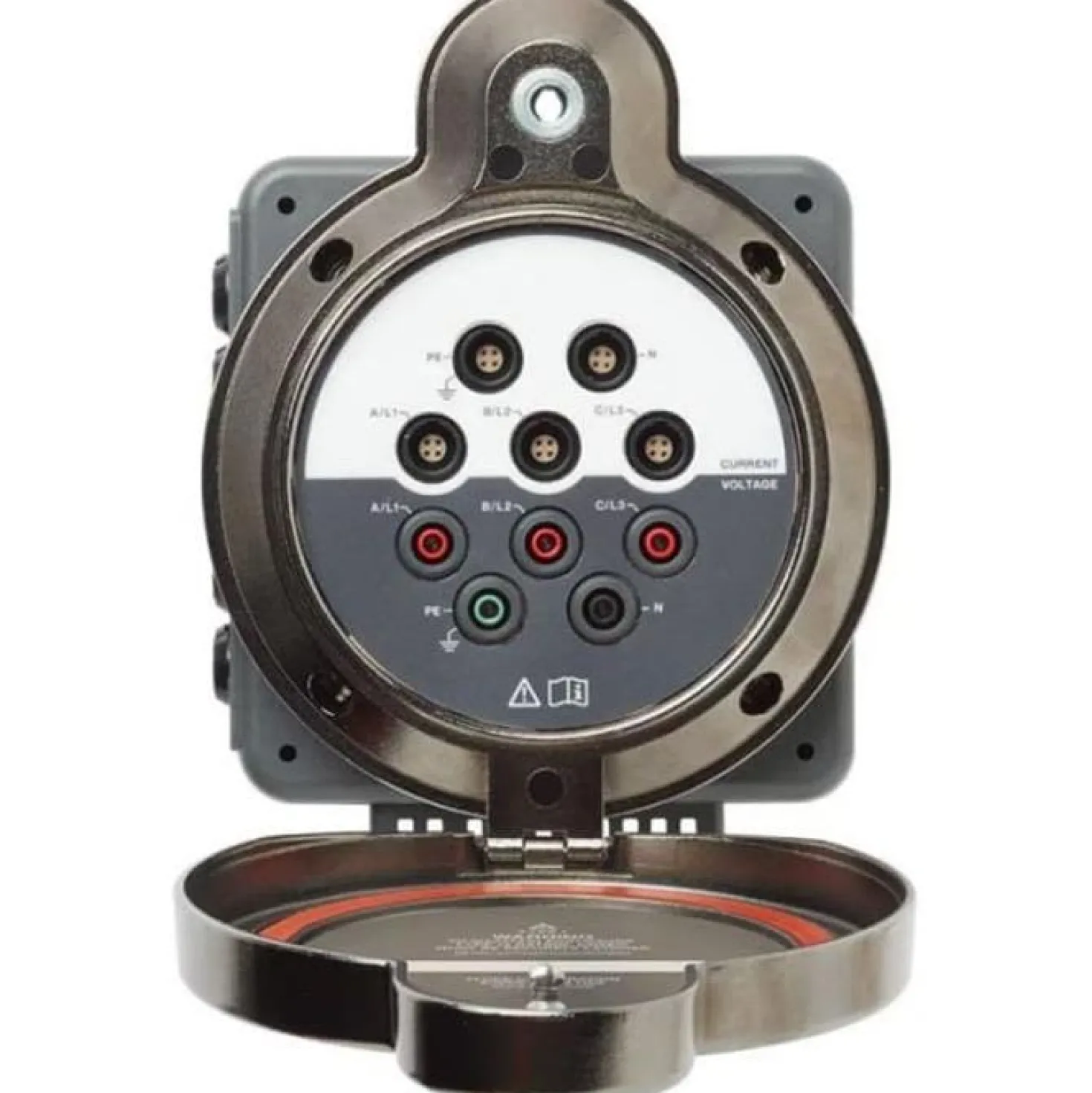

Den maximala spänningen mellan valfritt spänningsuttag och jordpotential är 1000 V. Från strömuttag är den maximala spänningen 30 V. Utrustad med 5 ingångar (A/L1, B/L2, C/L3, N och jord) och 10 utgångar i form av 5x 4 mm säkerhetsterminaler, 3x röd för A/L1, B/L2, C/L3, 1x svart för N, 1x grön för jord. PQ400 levereras med 4 stycken 2 m-kablar med hane för anslutning av Fluke-17xx iFlex® strömprober, en kabelmärkningssats, kabelband samt instruktionsblad.
